入門級變頻器維修方法與技巧 (簡版) 4/4

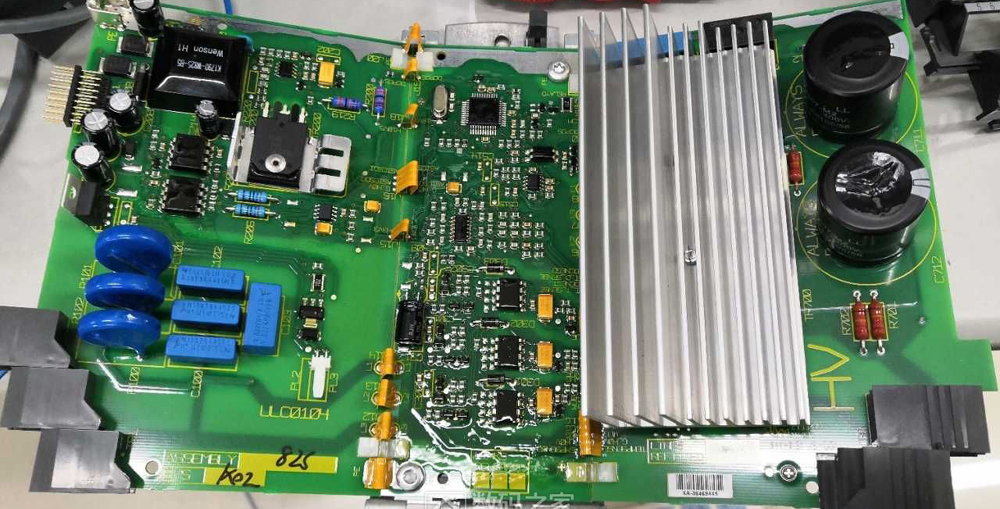

3.變頻器燒壞IGBT模塊維修。這可以說是通用型變頻器維修中最常見最高發的故障，沒有之一。首先變頻器上的IGBT模塊和可控硅工作原理不一樣，可控硅自身導通與不導通都不存在短路，只有負載過流時可控硅才可能壞。而變頻器上的IGBT模塊由于其工作特性特殊，需要一個截止負壓才能完全的截止，而導通時需要一個正電壓才能導通，更重要的是變頻器輸出模塊每一相的上下臂是不可以同時導通的，否則直接將電源正負板短路，這也是變頻器經常炸IGBT的一個重要原因，一般都是驅動電路問題，也有相當一部分是IGBT過流短路同時造成驅動元件或者保護元件短路，所以，維修變頻器時更換IGBT容易，維修驅動電路才是重點。
4.變頻器驅動電路維修。變頻器的驅動電路主要是光電耦合器翻轉電路，維修變頻器的驅動電路有三個步驟。一是供電，光耦需要的是一個正負供電，功率模塊的上下臂中只有下臂的三組供電是共地的，上臂的三組供電是獨立的，比如開關電源輸出獨立的24伏電壓，用一只9V的穩壓二極管和一只電阻串聯后分壓，電阻一側得到15V電壓，電阻與穩壓二極管相連的地方即為中點，中點對24V的正極為正電壓，對24V的負極為負電壓，這個原理理解明白了后，修驅動電路就非常容易。變頻器三相共六個臂，下面三個臂（包含制動單元的控制光耦）是共用負極作為地，所以這三個光耦可以共用電源，上面三個臂的地分別是三相輸出點UVW,要單獨供電，所以我們常見的變頻器光耦供電電路有四組。二是更換光耦，如果光耦短路、發熱、不能正常導通，需要更換掉，更換后測量時可以用一組3V的干電池作為導通電壓，同時用萬用表測量光耦輸出端的電壓有沒有發生偏轉。三是保護元件維修更換，一般都是由電阻、電容及雙向防雷二極管組成的，這種二極管在IGBT炸裂時容易短路，正常時相當于開路狀態。
驅動光耦大致分三種類型，第一種是普通的以3120，250為代表的八腳光耦，也是最常用的，1、4腳空，2、3腳為輸入，5、8腳供電，6、7腳要么連一起，要么只用一只腳作為控制輸出。第二種是以PC929、316J為代表的多功能型，除了有第一種光耦的功能外還多了一些比如檢測之類的功能，第三種是三相或者更多相集成型光耦，很少見于一些小功率小品種變頻器上，比如路斯特、三菱、施耐德這些品牌的變頻器上都有見過，可以先暫時忽略不研究。
第六部分：變頻器維修重點難點.
不管修什么電路都難逃一個規律，總是大電流、高電壓的電路容易壞。PWM開關電源常見問題有：整流到濾波電路開路，這很容易判斷，但通常伴隨開關管擊穿、漏極對地電阻擊穿，如果這些都有問題，PWM調制芯片大多是有問題的，其他常見問題比如，UC2822無啟動電壓，無續流電壓，開關變壓器輸出開路，輸出無反饋等等，特別注意的是二次供電時的電容老化后容易引起很多奇怪的現象，特別是容量輕微變化時，修過彩色電視機的師傅就有經驗，這個電容通常是47UF/50V，變頻器上面也有用到56UF、82UF、100UF的。要找到它很容易、開關變壓器初級有兩個線圈，其中不是接功率管那個線圈就是整流管后接這個濾波電容，用來給脈寬調制芯片供電的。更詳細的開關電源原理及維修在另一篇文章里。
光電耦合器及驅動電路維修是變頻器維修中最常見的，伴隨IGBT模塊擊穿，也是重點難點，當然，方法對了就能保證模塊一個都不燒，這部分方法各家都有各家的妙招，大同小異。維修IGBT擊穿的變頻器時，先將驅動電路以外的電路維修正常，換上新的IGBT時注意在直流母線供電的正極串上一個燈泡，就可以試運轉了，如果模塊過流燈泡會亮，直到保護作用。變頻器啟動后測量三相輸出，如果不平衡，說明驅動電路異常，用萬用表測量六組驅動電壓，很容易就能對比出哪一組沒有正常工作，然后維修光耦電路就行了。直到輸出平衡后，將燈泡換成小電流的保險，接上一臺小功率電動機，這時試機基本成功率很高，因?yàn)榇疅襞輹r(shí)沒有問題說明模塊和驅動都正常了。串聯燈泡的位置，小功率的直接把銅箔割開，中功率的直流母線上一般有保險的位置，大功率更好辦，直接將銅排和螺絲斷開，只需要你看懂主回路的來龍去脈就很容易。光耦及驅動電路是否正常一般可以使用靜態維修法，即變頻器不需要頻率運轉時也可以維修，給光耦供電后，在初級供1.5V直流電壓，光耦輸出側電壓將由約負9伏變?yōu)榧s正15伏。
比較器及外圍電路異常是變頻器維修中的疑難故障，進線電壓檢測電路的比較器可以靜態測量，維修時現象明確，不算太難。但是很多電流檢測電路的比較器故障帶來的各種各樣報警，卻沒那么好修，主要表現為故障時有時無，特別是霍爾元件內置電路異常時，很不好判斷，需要豐富的經驗。CPU電路和存儲器電路故障率非常低，這里不單獨寫了，等到以上問題都能解決以后，自然有能力分析這一類故障。值得注意的是，有些廠商為為了防止尾款收不回來，會給變頻器設定一個廠家級密碼讓變頻器定時終止運行，并且不出現任何故障報警，這時要么能找到廠家?guī)椭凑椰F(xiàn)同樣的數據更換掉存儲器，或者直接更換主板。所以這種情況判斷不了的時候首先想到和用戶溝通，搞清楚有沒有拖欠尾款。
第七部分：變頻器維修經驗總結。
不管維修什么樣的電子產品，最容易損壞的總是大電流的電路和高電壓的電路，其次是電路板腐蝕、用戶人為損壞、設備使用者誤操作等等，所以我們接修后，需要問清楚用戶變頻器壞的前因后果，而且要不厭其煩的問，思路清楚的問，多了解情況總會更有幫助，比如我自己總結的維修變頻器經驗，接到用戶報修電話的前幾個問題，一般都包括：變頻器壞之前是什么狀況，變頻器損壞之后是什么現象，是變頻器運行著自己壞的，還是停機后開機時壞的，或者是設備某些位置有人動了什么部位才壞的。變頻器是什么品牌、型號、用了多久、現在有沒有報警代碼，然后才問客戶地址在哪里，公司名稱叫什么，又比如客戶說前幾天設備是好的，昨天雷雨過后就壞了，那我們大致知道，是雷擊或者進水引起的。其實這些問題看著煩雜，對于變頻器維修都會有一定的幫助。
本文內容未完善的知識點后續將會陸陸續續添加到技術文章專欄。
